日本OSAKA JACK大阪品牌成立于1946年，产品获得ISO 9001:2015、JIS Q 9001:2015证书，烟台开发区龙海起重工具有限公司自2012/7/1销售日本OSAKA JACK大阪产品，原装进口，假一赔百！产品选型、品牌参考：分离式液压千斤顶

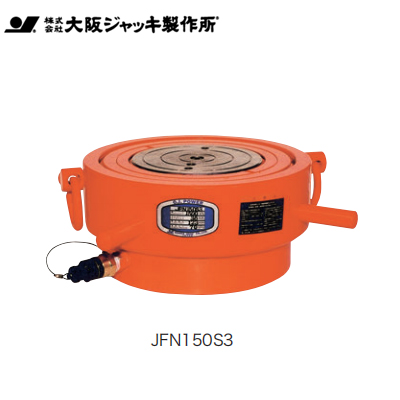

OSAKA JACK带安全螺母低型分离式液压千斤顶JFN型介绍：
• 本产品为单作用液压千斤顶，采用弹簧复位结构，操作简便，复位可靠。
• 适用于高速公路、铁路高架桥及桥梁等结构中，用于更换桥墩与梁之间安装的支座（沓），操作便捷、安全可靠。
• 配备安全螺母，可在载荷保持状态下提供额外的安全保障，防止意外回落。
• 采用低型设计，适用于空间受限的作业环境。
• 如用于倾斜体作业，建议选用 JPNR 型以适应倾斜工况。
【使用注意事项】
使用时请确保千斤顶的顶盖全面及缸筒底面全面均匀承受载荷，以保证稳定性和安全性。
OSAKA JACK带安全螺母低型分离式液压千斤顶JFN型尺寸：
OSAKA JACK带安全螺母低型分离式液压千斤顶JFN型参数：
型号 | JFN100S3 | JFN150S3 | JFN200S3 | JFN300S5 |
|
载荷 | kN(tf) | 1000(100) | 1500(150) | 2000(200) | 3000(300) |
行程 | mm | 30 | 30 | 30 | 50 |
最低高度 H | mm | 106 | 123 | 134 | 200 |
缸体外径 D | mm | 175 | 215 | 245 | 305 |
缸体内径 d | mm | 135 | 165 | 190 | 235 |
受压面积 | cm² | 143.1 | 213.8 | 283.5 | 433.7 |
所需油量（约） | m | 430 | 640 | 850 | 2200 |
质量（约） | kg | 25 | 42 | 55 | 125 |
活塞杆直径 f | mm | 120 | 145 | 170 | 205 |
安全螺母外径 w | mm | 205 | 254 | 280 | 356 |
g | mm | 1 | 1 | 1 | 2 |
球座直径 u | mm | 一 | 一 | 一 | 一 |
球座高度 v | mm | 一 | 一 | 一 | 一 |
端口螺纹 m | 一 | Rc3/8 |
端口高度 H | mm | 22 | 23 | 33 | 44 |
型号 | JFNR100S3 | JFNR150S3 | JFNR200S3 | JFNR300S5 |
|
载荷 | kN(tf) | 1000(100) | 1500(150) | 2000(200) | 3000(300) |
行程 | mm | 30 | 30 | 30 | 50 |
最低高度 H | mm | 135 | 150 | 165 | 230 |
缸体外径 D | mm | 175 | 215 | 245 | 305 |
缸体内径 d | mm | 135 | 165 | 190 | 235 |
受压面积 | cm² | 143.1 | 213.8 | 283.5 | 433.7 |
所需油量（约） | m | 430 | 640 | 850 | 2200 |
质量（约） | kg | 28 | 46 | 63 | 135 |
活塞杆直径 f | mm | 120 | 145 | 170 | 205 |
安全螺母外径 w | mm | 205 | 254 | 280 | 356 |
g | mm | 1 | 1 | 1 | 2 |
球座直径 u | mm | 150 | 190 | 215 | 260 |
球座高度 v | mm | 15 | 20 | 15 | 22 |
端口螺纹 m | 一 | Rc3/8 |
端口高度 H | mm | 47 | 52 | 64 | 72 |
推荐泵 | 手动泵 | TWA-0.7 | TWA-0.9 | TWA-1.3 | TWA-2.3 | TWA-0.7 | TWA-0.9 | TWA-1.3 | TWA-2.3 |
电动泵 | NEX-2 ·GH1/2 | NEX-2 ·GH1/2 |
附属耦合器 | C-6J |
球座可倾度 | 一 | 3°以下 |
OSAKA JACK带安全螺母低型分离式液压千斤顶JFN型原装进口：
烟台开发区龙海起重工具有限公司销售OSAKA JACK带安全螺母低型分离式液压千斤顶JFN型为原装进口，我公司承诺凡客户从我公司订购日本OSAKA JACK大阪产品如收到货物时发现有拆件货，换件货，假冒、假货仿货均以100倍金额赔偿。
温馨提示：凡是在我司购买的OSAKA JACK带安全螺母低型分离式液压千斤顶JFN型严禁客户私自改装，改装后的产品不享受售后质保，有问题需客户自行承担。
